| 模具钢材选用表及塑料模具材料的选择 |
 |

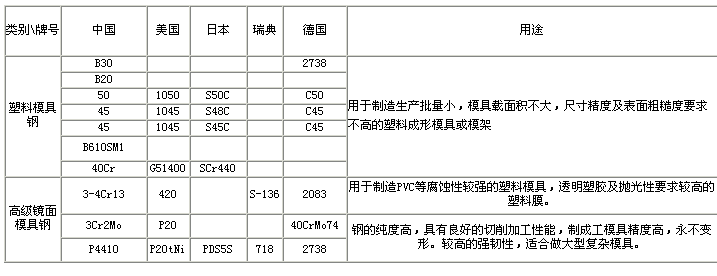

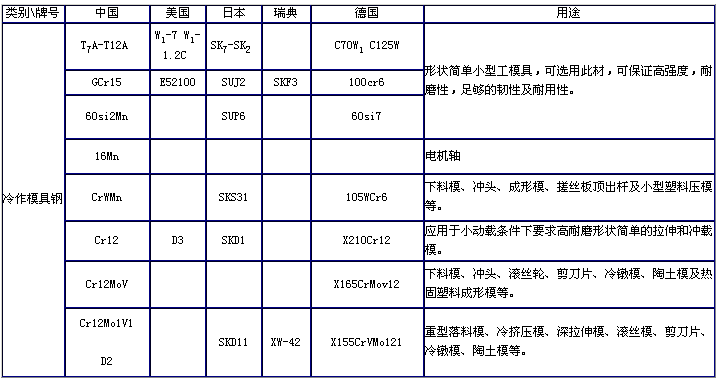

| 国产塑料模具钢 |
 |
|
一般把模具按使用寿命的长短分五级，一级在百万次以上，二级是50万----100万次，三级在30万-----50万次，四级在10万---30万次，五级在10万次以下，一级与二级模具都要求用可以热处理硬度在HRC50左右的钢材，否则易于磨损，注塑出的产品易超差，故所选的钢材既要有较好的热处理性能，又要在高硬度的状态下有好的切削性能，当然还有其他方面的考虑。通常选用瑞典的8407，S136,美国的420,H13,欧洲的2316，2344，083，或日本的SKD61，DC53（原为五金模材料，特殊情况下使用。）一类的钢材。除此外，注塑的原料及其所增加的填料对选用刚才有很大的影响，尤其是玻璃纤维对模具的磨损大。
有些塑胶料有酸腐蚀性，有些因添加了增强剂或其他改型剂，如玻璃纤维对模具的损伤大，选材时均要综合考虑。有强腐蚀性的塑胶一般选S136，2316，420一类钢材，弱腐蚀性的除选S136，2316，420外，还有SKD61，NAK80，PAK90，718M。强酸性的塑胶料有：PVC，POM，PBT弱酸性的塑胶料有：PC，PP，PMMA，PA，产品的外观要求对模具材料的选择亦有很大的影响，透明件和表面要求抛镜面的产品，可选用的材料有S136，2316，718S，NAK80，PAK90，420，透明度特高的模具应选S136，其次是420。
以上是从满足产品要求来说，但作为一个设计师，你只考虑这些的话，你不但不可能成为一个好的设计师，可能你的饭碗都有问题，你涉及的模具所需求的成本是重中之重，你还要考虑价格，就拿S136与2316来比较，每公斤相差55—60元，如果你选择不当，你老板不是接不到单，就是做到破产。
三级模具用预硬料多，牌号有：S136H，2316H，718H，083H，硬度HB270----340，四五级模具用P20，718，738，618，2311，2711，对于要求特低的模具，还有可能用到S50C，45#钢，即直接在模胚上做型腔。
|
